Run executables on your phone with adb

In Build sherpa-onnx for Qualcomm NPU, we have described how to generate executable files. This section describes how to run them with QNN models on your phone with adb.

Download a QNN model

You can find available QNN models at

Since QNN does not support dynamic input shapes, we limit the maximum duration the model can handle. For example, if the limit is 10 seconds, any input shorter than 10 seconds will be padded to 10 seconds, and inputs longer than 10 seconds will be truncated to that length.

The model name indicates the maximum duration the model can handle.

Caution

Please select a model with name -android-aarch64.

We use sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64.tar.bz2 as an example below:

wget https://github.com/k2-fsa/sherpa-onnx/releases/download/asr-models-qnn/sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64.tar.bz2

tar xvf sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64.tar.bz2
rm sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64.tar.bz2

You should see the following files:

ls -lh sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/
total 492592
-rw-r--r--@ 1 fangjun  staff    38B 10 Nov 11:03 info.txt
-rwxr-xr-x@ 1 fangjun  staff   227M 10 Nov 11:03 libmodel.so
-rw-r--r--@ 1 fangjun  staff    71B 10 Nov 11:03 LICENSE
-rw-r--r--@ 1 fangjun  staff   104B 10 Nov 11:03 README.md
drwxr-xr-x@ 7 fangjun  staff   224B 21 Nov 16:42 test_wavs
-rw-r--r--@ 1 fangjun  staff   308K 10 Nov 11:03 tokens.txt

Copy files to your phone

We assume you put files in the directory /data/local/tmp/sherpa-onnx on your phone.

# Run on your computer

adb shell mkdir /data/local/tmp/sherpa-onnx

Copy model files

# Run on your computer

adb push ./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64 /data/local/tmp/sherpa-onnx/

Copy sherpa-onnx executable files

# Run on your computer

adb push ./build-android-arm64-v8a/install/bin/sherpa-onnx-offline /data/local/tmp/sherpa-onnx/

Copy sherpa-onnx library files

# Run on your computer

adb push ./build-android-arm64-v8a/install/lib/libonnxruntime.so /data/local/tmp/sherpa-onnx/

Hint

You don’t need to copy libsherpa-onnx-jni.so in this case.

Copy QNN library files

Before you continue, we assume you have followed Download QNN SDK to download QNN SDK and set up the environment variable QNN_SDK_ROOT.

You should run:

echo $QNN_SDK_ROOT

to check that it points to the QNN SDK directory.

# Run on your computer

adb push $QNN_SDK_ROOT/lib/aarch64-android/libQnnHtp.so /data/local/tmp/sherpa-onnx/
adb push $QNN_SDK_ROOT/lib/aarch64-android/libQnnHtpPrepare.so /data/local/tmp/sherpa-onnx/
adb push $QNN_SDK_ROOT/lib/aarch64-android/libQnnSystem.so /data/local/tmp/sherpa-onnx/

adb push $QNN_SDK_ROOT/lib/aarch64-android/libQnnHtpV68Stub.so /data/local/tmp/sherpa-onnx/
adb push $QNN_SDK_ROOT/lib/aarch64-android/libQnnHtpV69Stub.so /data/local/tmp/sherpa-onnx/
adb push $QNN_SDK_ROOT/lib/aarch64-android/libQnnHtpV73Stub.so /data/local/tmp/sherpa-onnx/
adb push $QNN_SDK_ROOT/lib/aarch64-android/libQnnHtpV75Stub.so /data/local/tmp/sherpa-onnx/
adb push $QNN_SDK_ROOT/lib/aarch64-android/libQnnHtpV79Stub.so /data/local/tmp/sherpa-onnx/
adb push $QNN_SDK_ROOT/lib/aarch64-android/libQnnHtpV81Stub.so /data/local/tmp/sherpa-onnx/

adb push $QNN_SDK_ROOT/lib/hexagon-v68/unsigned/libQnnHtpV68Skel.so /data/local/tmp/sherpa-onnx/
adb push $QNN_SDK_ROOT/lib/hexagon-v69/unsigned/libQnnHtpV69Skel.so /data/local/tmp/sherpa-onnx/
adb push $QNN_SDK_ROOT/lib/hexagon-v73/unsigned/libQnnHtpV73Skel.so /data/local/tmp/sherpa-onnx/
adb push $QNN_SDK_ROOT/lib/hexagon-v75/unsigned/libQnnHtpV75Skel.so /data/local/tmp/sherpa-onnx/
adb push $QNN_SDK_ROOT/lib/hexagon-v79/unsigned/libQnnHtpV79Skel.so /data/local/tmp/sherpa-onnx/
adb push $QNN_SDK_ROOT/lib/hexagon-v81/unsigned/libQnnHtpV81Skel.so /data/local/tmp/sherpa-onnx/

Hint

To make things easier, we have copied many unused Stub and Skel libraries. For a given device, you only need one Stub and one Skel library.

For instance, if you are using Xiaomi 17 Pro, you only need to copy libQnnHtpV81Stub.so and libQnnHtpV81Skel.so to your phone.

Run it !

adb shell

The following commands are run on your phone.

Check files

First, check that you have followed above commands to copy files:

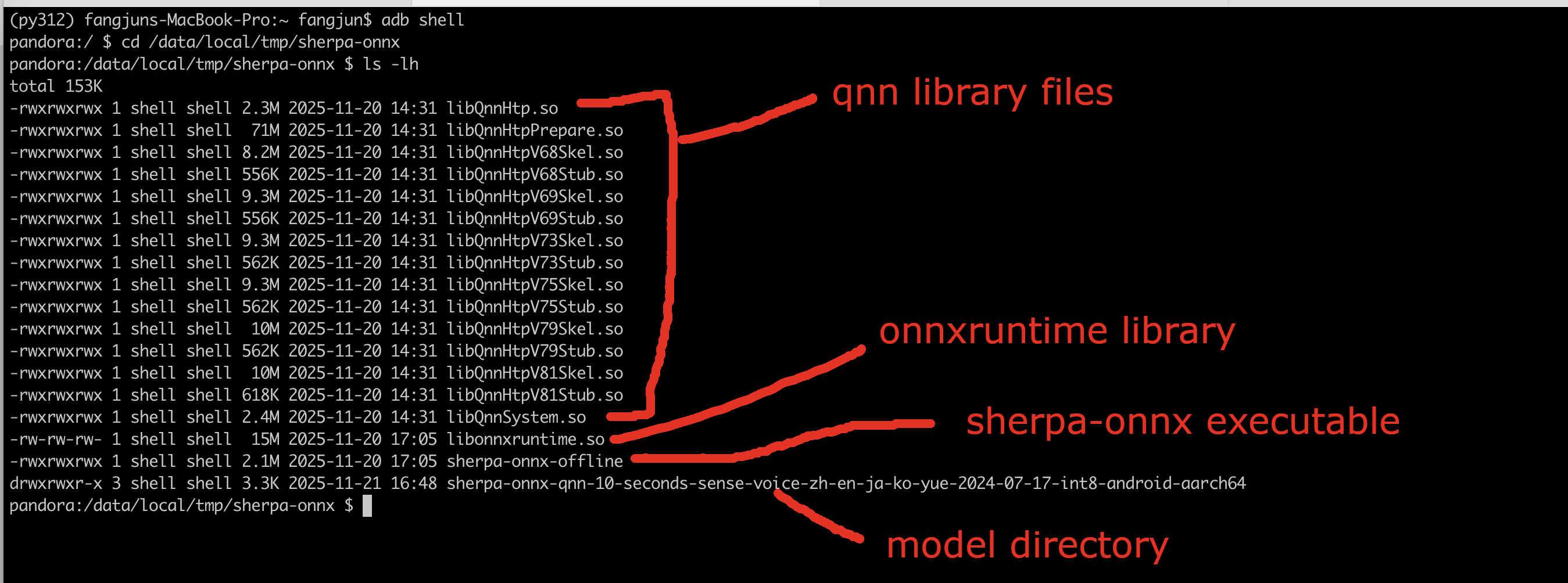

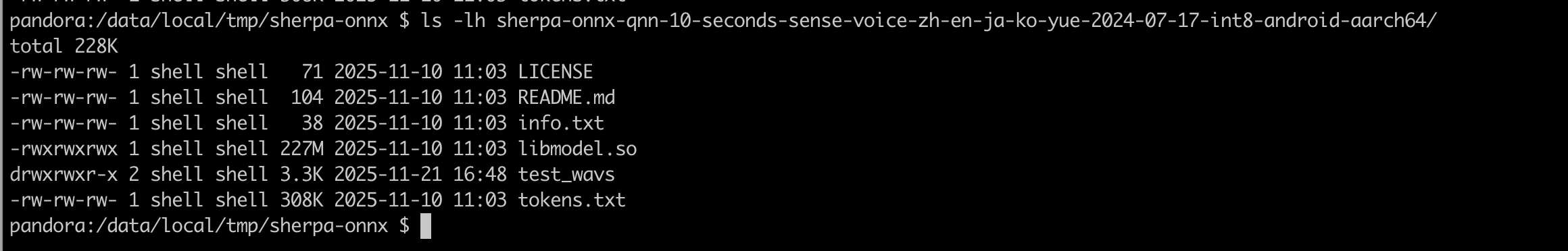

screenshot of expected files on your phone screenshot of expected models files on your phone

Set environment variable ADSP_LIBRARY_PATH

export ADSP_LIBRARY_PATH="$PWD;$ADSP_LIBRARY_PATH"

where $PWD is /data/local/tmp/sherpa-onnx in this case.

Caution

Please use ;, not :.

It is an error to use export ADSP_LIBRARY_PATH="$PWD:$ADSP_LIBRARY_PATH"

It is an error to use export ADSP_LIBRARY_PATH="$PWD:$ADSP_LIBRARY_PATH"

It is an error to use export ADSP_LIBRARY_PATH="$PWD:$ADSP_LIBRARY_PATH"

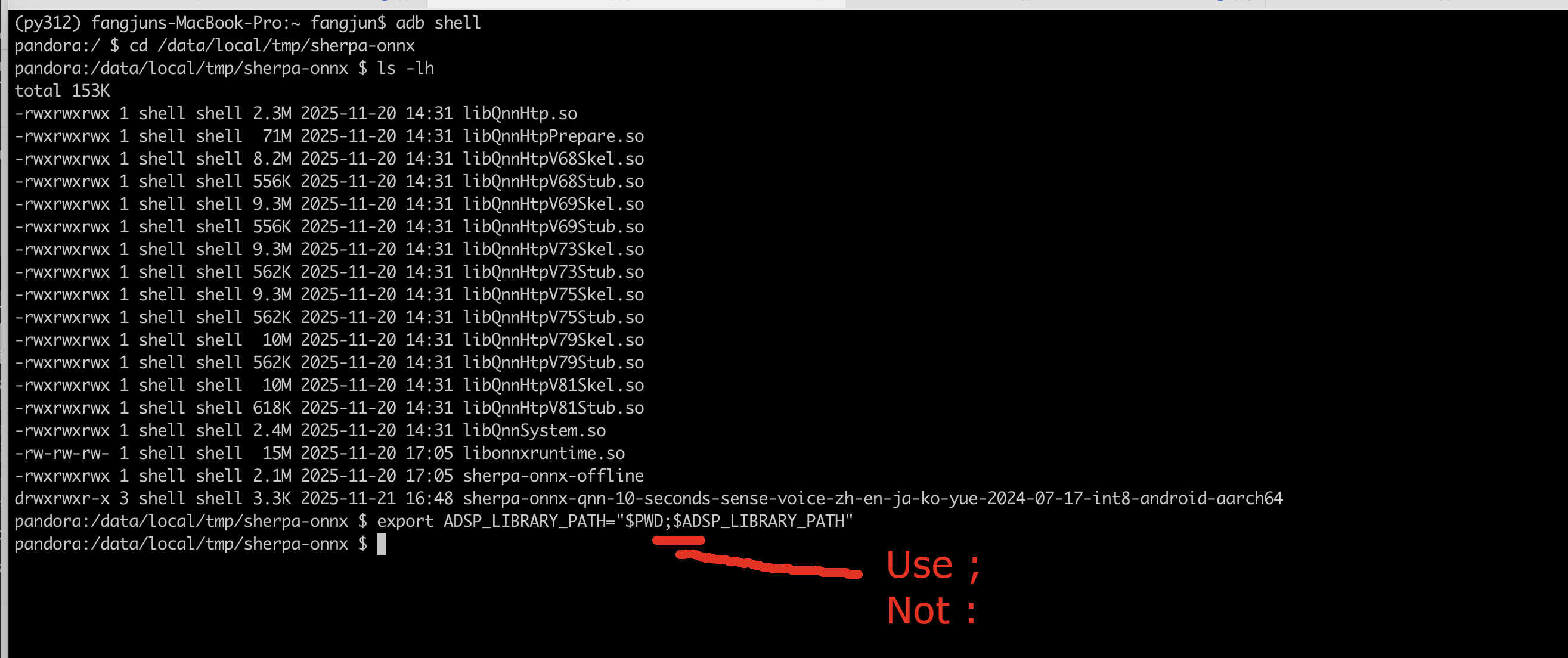

screenshot of setting ``ADSP_LIBRARY_PATH``

Run sherpa-onnx-offline

Caution

You would be sad if you did not set the environment variable ADSP_LIBRARY_PATH.

./sherpa-onnx-offline \
  --provider=qnn \
  --sense-voice-model=./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/libmodel.so \
  --tokens=./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/tokens.txt \
  --sense-voice.qnn-backend-lib=./libQnnHtp.so \
  --sense-voice.qnn-system-lib=./libQnnSystem.so \
  --sense-voice.qnn-context-binary=./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/model.bin \
  ./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/test_wavs/zh.wav

or write it in a single line:

./sherpa-onnx-offline --provider=qnn --sense-voice-model=./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/libmodel.so --tokens=./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/tokens.txt --sense-voice.qnn-backend-lib=./libQnnHtp.so --sense-voice.qnn-system-lib=./libQnnSystem.so --sense-voice.qnn-context-binary=./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/model.bin ./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/test_wavs/zh.wav

We give the logs of the first run and the second run. You can see that the initialization time for the second run is significantly faster than that of the first run.

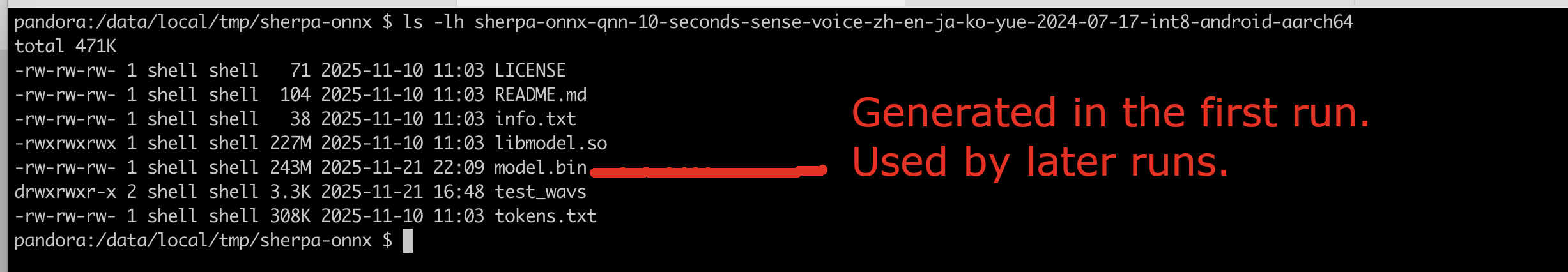

You can also find that the first run generates the following file (model.bin):

screenshot of ``model.bin``.

Log of the first run

Click ▶ to see the log of the 1st run.

/Users/fangjun/open-source/sherpa-onnx/sherpa-onnx/csrc/parse-options.cc:Read:373 ./sherpa-onnx-offline --provider=qnn --sense-voice-model=./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/libmodel.so --tokens=./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/tokens.txt --sense-voice.qnn-backend-lib=./libQnnHtp.so --sense-voice.qnn-system-lib=./libQnnSystem.so --sense-voice.qnn-context-binary=./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/model.bin ./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/test_wavs/zh.wav

OfflineRecognizerConfig(feat_config=FeatureExtractorConfig(sampling_rate=16000, feature_dim=80, low_freq=20, high_freq=-400, dither=0, normalize_samples=True, snip_edges=False), model_config=OfflineModelConfig(transducer=OfflineTransducerModelConfig(encoder_filename="", decoder_filename="", joiner_filename=""), paraformer=OfflineParaformerModelConfig(model=""), nemo_ctc=OfflineNemoEncDecCtcModelConfig(model=""), whisper=OfflineWhisperModelConfig(encoder="", decoder="", language="", task="transcribe", tail_paddings=-1), fire_red_asr=OfflineFireRedAsrModelConfig(encoder="", decoder=""), tdnn=OfflineTdnnModelConfig(model=""), zipformer_ctc=OfflineZipformerCtcModelConfig(model=""), wenet_ctc=OfflineWenetCtcModelConfig(model=""), sense_voice=OfflineSenseVoiceModelConfig(model="./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/libmodel.so", qnn_config=QnnConfig(backend_lib="./libQnnHtp.so", context_binary="./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/model.bin", system_lib="./libQnnSystem.so"), language="auto", use_itn=False), moonshine=OfflineMoonshineModelConfig(preprocessor="", encoder="", uncached_decoder="", cached_decoder=""), dolphin=OfflineDolphinModelConfig(model=""), canary=OfflineCanaryModelConfig(encoder="", decoder="", src_lang="", tgt_lang="", use_pnc=True), omnilingual=OfflineOmnilingualAsrCtcModelConfig(model=""), telespeech_ctc="", tokens="./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/tokens.txt", num_threads=2, debug=False, provider="qnn", model_type="", modeling_unit="cjkchar", bpe_vocab=""), lm_config=OfflineLMConfig(model="", scale=0.5, lodr_scale=0.01, lodr_fst="", lodr_backoff_id=-1), ctc_fst_decoder_config=OfflineCtcFstDecoderConfig(graph="", max_active=3000), decoding_method="greedy_search", max_active_paths=4, hotwords_file="", hotwords_score=1.5, blank_penalty=0, rule_fsts="", rule_fars="", hr=HomophoneReplacerConfig(lexicon="", rule_fsts=""))
Creating recognizer ...
     0.0ms [WARN   ] QnnDsp <W> Initializing HtpProvider
     0.0ms [WARN   ] QnnDsp <W> PrepareLibLoader Loading libQnnHtpPrepare.so
     0.0ms [WARN   ] QnnDsp <W> Sanitizing the value for hvx_threads and setting to default
     0.0ms [WARN   ] tcm_migration.cc:1944:WARNING:no properties registered for q::Add_flat
     0.0ms [WARN   ] tcm_migration.cc:1944:WARNING:no properties registered for q::normvals_placeholder_q16_2d
     0.0ms [WARN   ] conv_tile_cost.cc:737:WARNING:Could not find ncvt for conv cost (op_id=0x77F50000002D, op_name: q::ConvLayer), defaulting to ncvt=1
     ... ...
     0.0ms [WARN   ] conv_tile_cost.cc:737:WARNING:Could not find ncvt for conv cost (op_id=0x78C600001C41, op_name: q::ConvLayer), defaulting to ncvt=1
     0.0ms [WARN   ] subgraph_generator.cc:358:WARNING:First group considered for subgraph had more peak tcm than threshold: 8318976 > 6291456
recognizer created in 19.489 s
Started
Done!

./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/test_wavs/zh.wav
{"lang": "<|zh|>", "emotion": "<|NEUTRAL|>", "event": "<|Speech|>", "text": "开饭时间早上九点至下午五点", "timestamps": [0.72, 0.96, 1.26, 1.44, 1.92, 2.10, 2.58, 2.82, 3.30, 3.90, 4.20, 4.56, 4.74], "durations": [], "tokens":["开", "饭", "时", "间", "早", "上", "九", "点", "至", "下", "午", "五", "点"], "words": []}
----
num threads: 2
decoding method: greedy_search
Elapsed seconds: 0.095 s
Real time factor (RTF): 0.095 / 5.592 = 0.017
     0.0ms [WARN   ] QnnDsp <W> m_CFBCallbackInfoObj is not initialized, return emptyList
     0.0ms [WARN   ] QnnDsp <W> PrepareLibLoader Unloading libQnnHtpPrepare.so

Please ignore the num_threads information in the log. It is not used by qnn.

You can see it takes about 20 seconds to initialize the recognizer. It happens only in the 1st run. Subsequent runs are significantly faster.

Log of later runs

Click ▶ to see the log of the 2nd run.

/Users/fangjun/open-source/sherpa-onnx/sherpa-onnx/csrc/parse-options.cc:Read:373 ./sherpa-onnx-offline --provider=qnn --sense-voice-model=./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/libmodel.so --tokens=./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/tokens.txt --sense-voice.qnn-backend-lib=./libQnnHtp.so --sense-voice.qnn-system-lib=./libQnnSystem.so --sense-voice.qnn-context-binary=./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/model.bin ./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/test_wavs/zh.wav

OfflineRecognizerConfig(feat_config=FeatureExtractorConfig(sampling_rate=16000, feature_dim=80, low_freq=20, high_freq=-400, dither=0, normalize_samples=True, snip_edges=False), model_config=OfflineModelConfig(transducer=OfflineTransducerModelConfig(encoder_filename="", decoder_filename="", joiner_filename=""), paraformer=OfflineParaformerModelConfig(model=""), nemo_ctc=OfflineNemoEncDecCtcModelConfig(model=""), whisper=OfflineWhisperModelConfig(encoder="", decoder="", language="", task="transcribe", tail_paddings=-1), fire_red_asr=OfflineFireRedAsrModelConfig(encoder="", decoder=""), tdnn=OfflineTdnnModelConfig(model=""), zipformer_ctc=OfflineZipformerCtcModelConfig(model=""), wenet_ctc=OfflineWenetCtcModelConfig(model=""), sense_voice=OfflineSenseVoiceModelConfig(model="./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/libmodel.so", qnn_config=QnnConfig(backend_lib="./libQnnHtp.so", context_binary="./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/model.bin", system_lib="./libQnnSystem.so"), language="auto", use_itn=False), moonshine=OfflineMoonshineModelConfig(preprocessor="", encoder="", uncached_decoder="", cached_decoder=""), dolphin=OfflineDolphinModelConfig(model=""), canary=OfflineCanaryModelConfig(encoder="", decoder="", src_lang="", tgt_lang="", use_pnc=True), omnilingual=OfflineOmnilingualAsrCtcModelConfig(model=""), telespeech_ctc="", tokens="./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/tokens.txt", num_threads=2, debug=False, provider="qnn", model_type="", modeling_unit="cjkchar", bpe_vocab=""), lm_config=OfflineLMConfig(model="", scale=0.5, lodr_scale=0.01, lodr_fst="", lodr_backoff_id=-1), ctc_fst_decoder_config=OfflineCtcFstDecoderConfig(graph="", max_active=3000), decoding_method="greedy_search", max_active_paths=4, hotwords_file="", hotwords_score=1.5, blank_penalty=0, rule_fsts="", rule_fars="", hr=HomophoneReplacerConfig(lexicon="", rule_fsts=""))
Creating recognizer ...
/Users/fangjun/open-source/sherpa-onnx/sherpa-onnx/csrc/qnn/utils.cc:CopyGraphsInfo:465 version: 3
recognizer created in 1.083 s
Started
Done!

./sherpa-onnx-qnn-10-seconds-sense-voice-zh-en-ja-ko-yue-2024-07-17-int8-android-aarch64/test_wavs/zh.wav
{"lang": "<|zh|>", "emotion": "<|NEUTRAL|>", "event": "<|Speech|>", "text": "开饭时间早上九点至下午五点", "timestamps": [0.72, 0.96, 1.26, 1.44, 1.92, 2.10, 2.58, 2.82, 3.30, 3.90, 4.20, 4.56, 4.74], "durations": [], "tokens":["开", "饭", "时", "间", "早", "上", "九", "点", "至", "下", "午", "五", "点"], "words": []}
----
num threads: 2
decoding method: greedy_search
Elapsed seconds: 0.297 s
Real time factor (RTF): 0.297 / 5.592 = 0.053
     0.0ms [WARN   ] QnnDsp <W> Initializing HtpProvider
     0.0ms [WARN   ] QnnDsp <W> m_CFBCallbackInfoObj is not initialized, return emptyList
     0.0ms [WARN   ] QnnDsp <W> m_CFBCallbackInfoObj is not initialized, return emptyList

Please ignore the num_threads information in the log. It is not used by qnn.

You can see it takes only about 1 second to initialize the recognizer.

Congratulations

Congratulations! You have successfully launched sherpa-onnx on your phone, leveraging Qualcomm NPU via QNN with the HTP backend.
